盆式橡胶支座的特点、构造及功能

2019年06月11日

特点

盆式橡胶支座在橡胶轴承的基础上,进一步改进后的更完美的橡胶轴承。盆式橡胶支座变形机制:
(1)使用底盆上的橡胶块三的限制,获得较大的容量;
(2)使用中间衬聚四氟乙烯板和顶板不锈钢板低摩擦系数较大的水平位移;
(3)使用锅三力弹性橡胶块均匀压缩大角度。

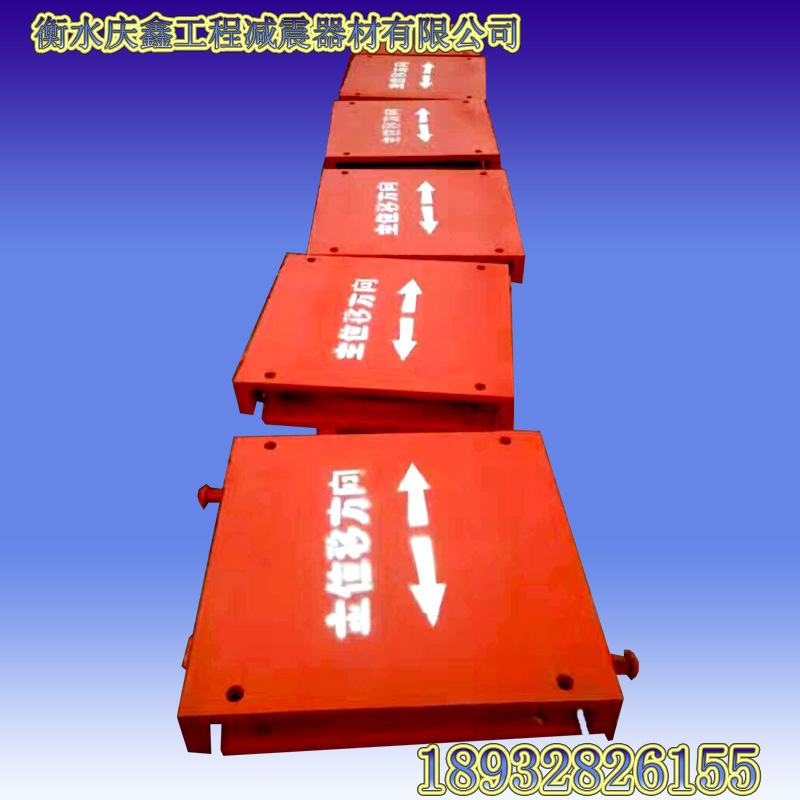

09T盆式橡胶支座公路桥梁盆式钢支座


构造及功能

盆式橡胶支座的工作原理是利用半封闭钢制盆腔内的弹性橡胶块,在三向受力状态下具有流体的性质,来实现上部结构的转动;同时依靠中间钢板上的聚四氟乙烯板与上座板上的不锈钢板之间的低磨擦系数来实现上部结构的水平位移。从实验的数据来看,橡胶处于三向约束状态时的抗压弹性模量为5*104kg/cm2,比无侧向约束的抗压弹性模量增大近20倍,因而支座承载能力大大提高,解决了普通橡胶支座承载能力的局限。所以,盆式橡胶支座是能满足大的支承反力,大的水平位移,大的转角要求的新型产品   。
